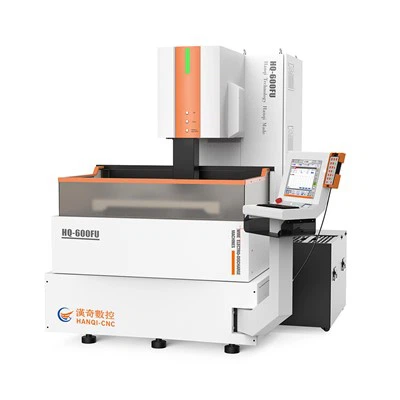

5-ašies valdymas 4-ašies sujungimo servo vielos EDM mašina

1. Skysčio bako variklio pakėlimas

2. Itin mažas molibdeno vielos nuostolis

3. 150 000 mm ² Nepratrūksta laidas, ekologiškesnis

4. (Pjovimo būklė: 9000 mm ²/H|vandens pagrindu pagamintas pjovimo skystis|plienas|ruošinio aukštis 60 mm)

5. Maksimalus pjovimo efektyvumas: didesnis nei 300 mm ²/min arba didesnis

6. Optimalus paviršiaus šiurkštumas: Ra Mažesnis arba lygus 0.6 μM

7. Lėto gijų lygio UV ašies struktūra

8. Penkių ašių pilnas servo valdymas

9. Integruota visos mašinos struktūra

10. Palaikykite G kodo programavimą

11. Gamyklinė duomenų bazė, automatiškai generuojanti apdorojimo parametrus pasirenkant apdorojimo taikinius

12. Molibdeno vielos naudojimas ruošiniams apdoroti

1. Tos pačios markės liejiniai Šveicarijos staklių pramonėje, C tipo konstrukcija (HT250)

2. XY ašyje naudojamas Taivano HIWIN P lygio švininio varžto kreipiamasis bėgelis

3. UV ašyje naudojamas Taivano HIWIN C3 lygio švino sraigtinis kreipiamasis bėgelis

4. X, Y, U ir V ašis valdo servovarikliai („Panasonic“ varikliai ir tvarkyklės)

5. Z ašį taip pat valdo servo variklis (Hanqi pritaikytas variklis ir tvarkyklė)

6. Automatinė sraigtinių kreipiamųjų bėgių tepimo sistema (automatinis tepimo siurblys)

7. Patentuota skysčio bako kėlimo konstrukcija (pritaikyta Hanqi)

8. ± 12 laipsnių kūgio pjovimo konstrukcija

9. Rūdžių ir antikorozinis darbastalis (pritaikytas Hanqi)

10. Windows 7 sistemoje yra CNC sistema, kurią savarankiškai sukūrė Hanqi

11. Integruotas pramoninio valdymo kompiuteris (pritaikytas Hanqi)

12. Kompiuterio valdymo stotis gali pasukti 90 laipsnių kampu, kad būtų lengva valdyti

13. Integruotas LED trispalvis šviestuvas (unikalus dizainas, ilgesnis tarnavimo laikas)

14. Integruota pagrindinės elektros spintos ir vandens bako konstrukcija (su mažesniu plotu)

15. Hanqi savarankiškai sukurta iškrovimo apdirbimo grandinė

1) Pirmininkas beveik 40 metų dirbo Hančuano staklių gamykloje Kinijoje (1986-2005), daugiausia dėmesio skirdamas elektros apdirbimo sričiai;

2) Įmonė buvo įkurta 2005 m., jos gamykla yra Sudžou aukštųjų technologijų zonoje, Kinijoje, kurios plotas yra 20 000 metrų ²;

3) Tai aukštųjų technologijų įmonė Jiangsu provincijoje ir specializuota, rafinuota ir novatoriška įmonė Jiangsu provincijoje;

4) Turinti daugiau nei 80 darbuotojų ir beveik 20 mokslinių tyrimų ir plėtros darbuotojų, tai yra į mokslinius tyrimus ir plėtrą orientuota įmonė;

5) Įdiegti ISO9001 kokybės valdymo sistemą ir naudoti Carl Zeiss trijų koordinačių sistemą staklių komponentų tikslumo testavimui;

6) 2016 m. bendradarbiavome su gaminiais su Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Kas yra EDM apdirbimas?

Elektros išlydžio apdirbimas, EDM, yra gamybos procesas, kai medžiaga pašalinama iš ruošinio naudojant greitą elektros srovės iškrovų seką tarp elektrodų, panardintų į dielektrinį skystį. Šis procesas naudojamas gaminant dalis, kurių neįmanoma apdirbti. Kadangi EDM medžiagai pašalinti nenaudoja mechaninės jėgos, jis laikomas netradiciniu.

EDM yra išskirtinai tikslus procesas, idealiai tinkantis sudėtingų ir sudėtingų formų formavimui ir galintis formuoti kietuosius metalus, tokius kaip titanas. Medžiagos, suformuotos naudojant EDM, turi būti laidžios elektrai, kad procesas būtų sėkmingas.

EDM mašinos ruošinio elektrodas, anodas, yra prijungtas prie teigiamo nuolatinės srovės maitinimo šaltinio gnybto, o įrankio elektrodas, katodas, yra prijungtas prie neigiamo gnybto. Elektrodai panardinami į dielektrinį skystį ir atskiriami kibirkšties tarpeliu. Kibirkščiavimas sukuria ypatingą elektroterminę šilumą kibirkštinio tarpo zonoje, kuri išlydo ir išgarina ruošinio paviršiaus dalis. Šis procesas vadinamas kibirkšties erozija.

EDM vielos apdirbimo procesas, alternatyva gilinamajam EDM apdirbimui, veikia panašiai kaip medžio juostiniai pjūklai, naudojant vielą pjovimo procesui. Viela, pagaminta iš vario arba žalvario, turi aukštos įtampos elektros iškrovą, kuri leidžia vielai perpjauti ruošinio storį.

EDM vielos apdirbimo viela sukuria kibirkštį dejonizuotame vandenyje, kur laidumas yra tiksliai kontroliuojamas. Vanduo atvėsina medžiagą ir nuplauna pašalintą medžiagą švariu dielektriniu skysčiu, nuolat pumpuojamu į procesą, kad pašalintų atliekų perteklių.

Ekstremalios EDM proceso temperatūros greitai pašalina medžiagos perteklių iš ruošinio, išgarinant ir lydantis arba kibirkštinio erozijos būdu. Išlydytas metalas iš dalies pašalinamas. Kai elektrinis potencialas yra pašalinamas, plazmos kanalas nebeišlaikomas ir griūdamas sukuria slėgio arba smūgio bangas. Tai pašalina išlydytą medžiagą ir sudaro medžiagos kraterį, kuris pašalinamas iš aplink kibirkšties vietą.

Medžiaga pašalinama susidarius smūgio bangoms, nes plazmos kanalas griūva dėl elektros potencialo nutraukimo, kai darbo medžiaga yra teigiama, o įrankis – neigiamas. Kai elektronai atsitrenkia į ruošinį, kaitinant, tirpstant ir pašalinant medžiagą susidaro krateriai, kai teigiami jonai atsitrenkia į įrankį ir dėl to įrankis susidėvi.

Elektros išlydžio apdirbimas reikalauja daug galios. Procesui naudojami generatoriai turi būti pajėgūs tiekti reikiamą galią, kad procesas vyktų efektyviai ir sėkmingai. Jie parenkami pagal jų gebėjimą generuoti proceso galios parametrus.

EDM (DIE SINKER) / WIRE EDM staklės yra plačiai naudojamos įvairiose pramonės šakose, tokiose kaip skaitmeninė buitinė technika, automobilių gamyba, medicinos įranga, puslaidininkių pakuotė, pelėsių pramonė, aviacija, aliuminio pramonė, vonios įranga, karinė gamyba ir kt.

SUZHOU HANQI CNC ĮRANGA CO.,LTD.buvo įkurta 2005 m., Daugiau nei 30 metų specializuojasi įvairių tikslių CNC elektros iškrovimo mašinų (EDM) ir CNC vielos EDM pjovimo staklių (WEDM) gamyboje ir pritaikyme. Staklių liejiniai, kaip ir Šveicarijos prekės ženklas, buvo patikrinti visi pagrindiniai komponentai, naudojant vokišką Zeiss koordinačių testerį ir bendradarbiaujant su Šveicarijos technologija, siekiant užtikrinti EDM mašinų tikslumą ir stabilumą. Hanqi CNC staklės (EDM/WEDM) yra plačiai naudojamos įvairiose pramonės šakose, įskaitant formų gamybą, automobilių gamybą, lustų technologiją, medicinos įrangą, elektroniką, elektros, techninę įrangą, plastiką ir kt. Hanqi CNC bendradarbiavo su keliais pasaulyje žinomais prekių ženklais, įskaitant THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, Foxconn ,KNUTH ir tt Mūsų gamykla turi atitinkamus tarptautinius autoritetingus sertifikatus, tokius kaip ISO9001, IS014001, CE, UL, ETL ir kt. Mūsų gaminiai pasižymi dideliu ekonomiškumu ir buvo eksportuojami į daugiau nei 30 šalių ir regionų visame pasaulyje. Naudodami aukštos kokybės ir didelio tikslumo stakles (pramonė, pirmaujanti pagal MS-WEDM/EDM apdirbimo tikslumą), galime apdoroti labai sudėtingus komponentus ir buvo mėgstami klientų iš įvairių šalių, taip sukaupdami daugybę aukštos kokybės buitinių ir užsienio ilgalaikių kooperatyvų klientų.
